Avant toutes choses

Nous aurons besoin du package ggplot2 :

  • Vérifier que le package ggplot2 est bien installé
  • Si non, l’installer, puis le charger
library(ggplot2)

Nous allons également avoir besoin des données fruits :

data("fruits", package = "minidebuter")

Bien choisir sa représentation graphique

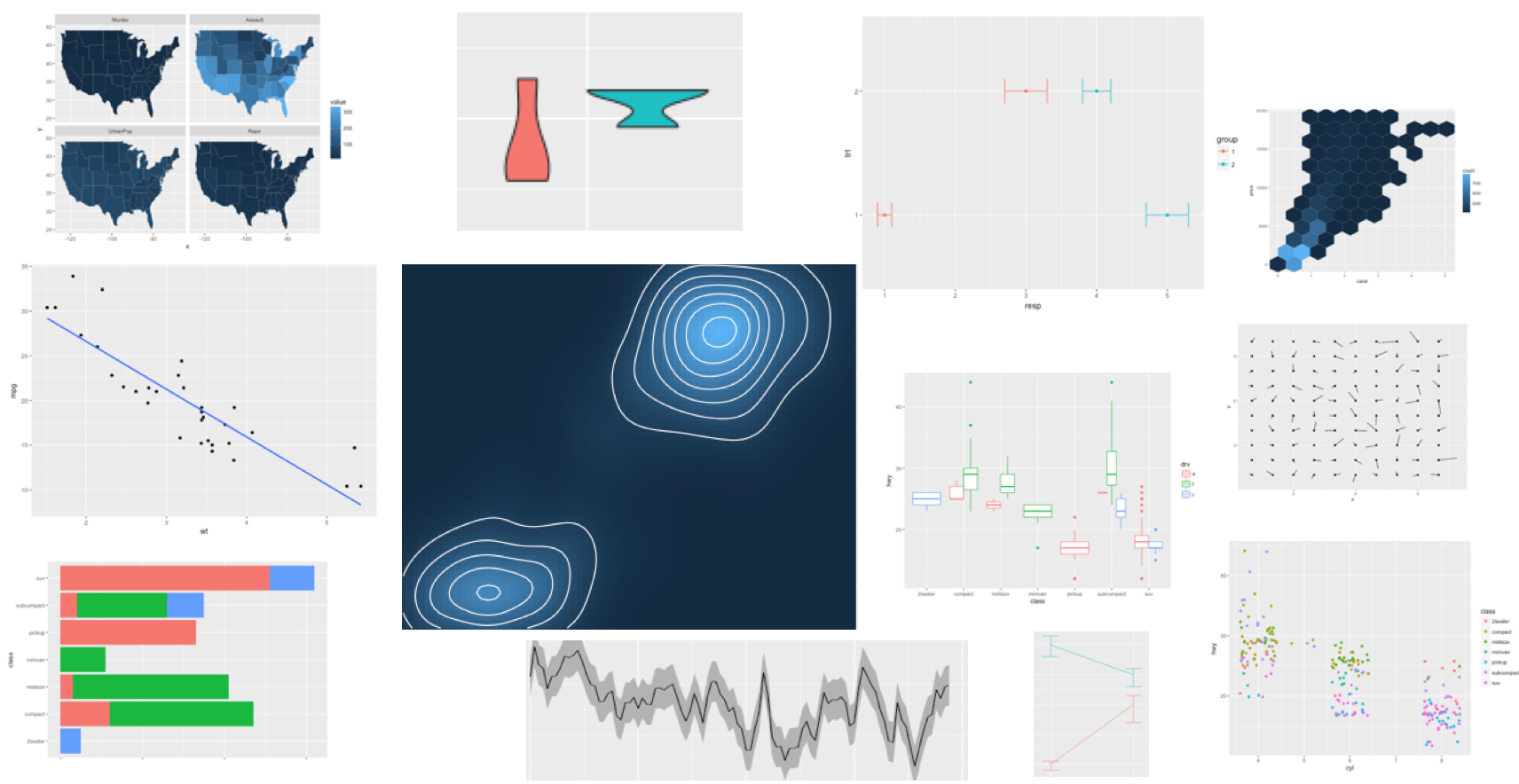

Un échantillon de ce qu’il est possible de faire avec ggplot2

Diagramme en bâtons

Rappel : la fonction barplot

La fonction de base pour les diagrammes en bâtons est barplot :

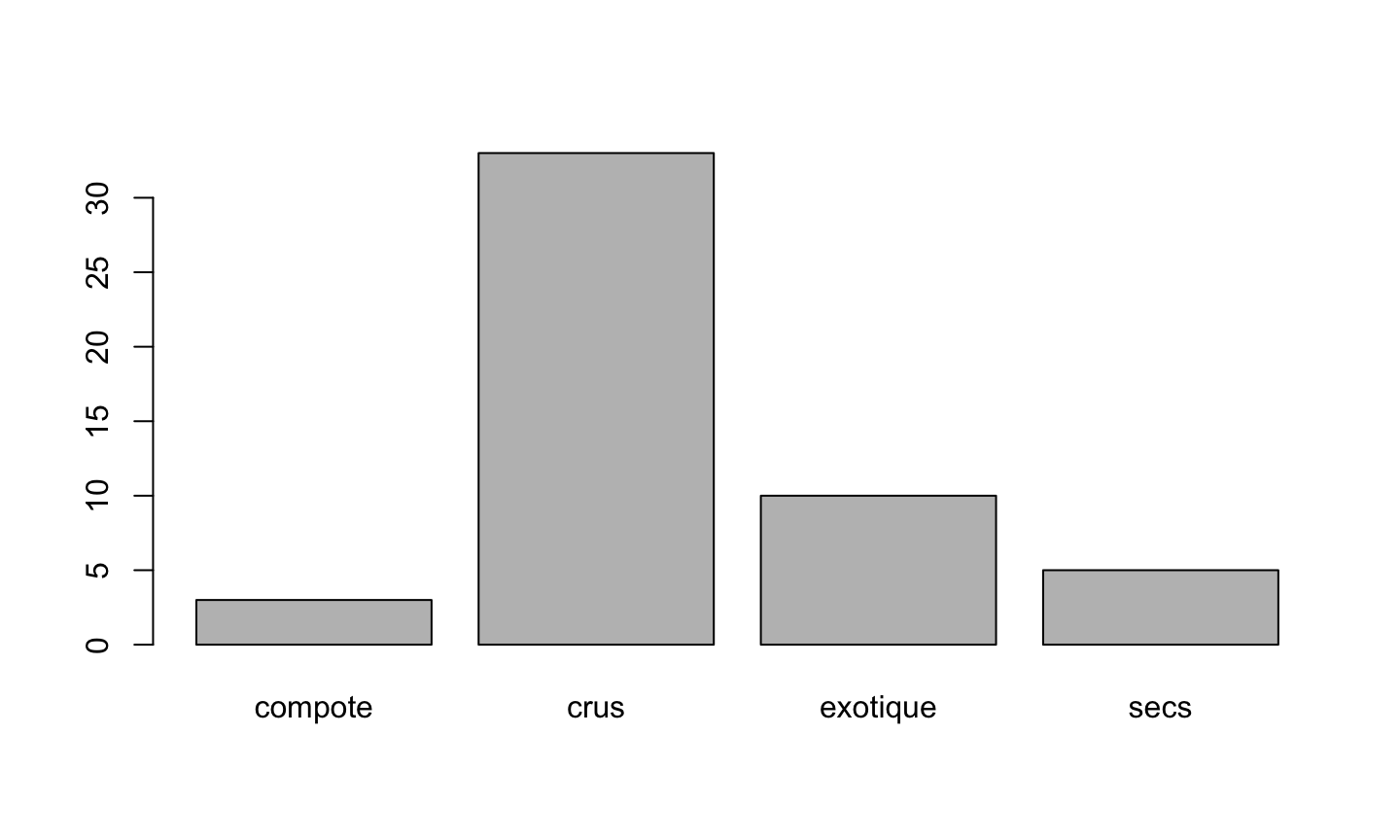

barplot(table(fruits$groupe))

Avec des couleurs :

barplot(table(fruits$groupe), col = 1:4)

La fonction geom_bar

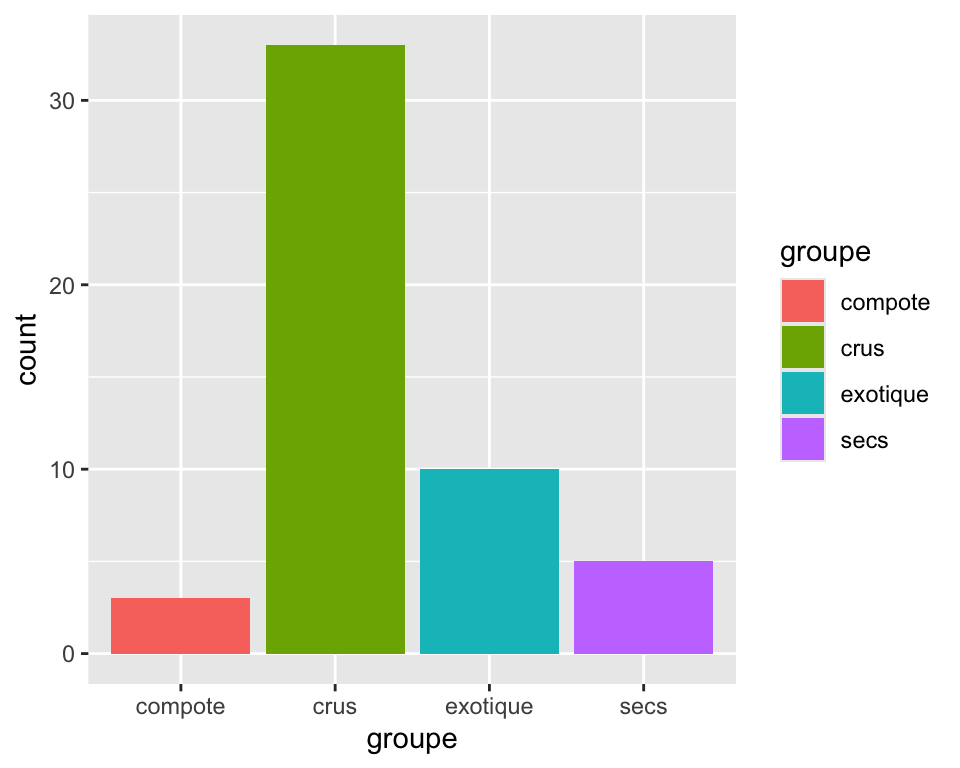

ggplot(data = fruits, aes(x = groupe, fill = groupe)) +
  geom_bar()

STOP !

Décomposition de la commande

  • ggplot : création d’un canevas vide dans on va dessiner le(s) graphe(s)
  • aes : déclaration des paramètres esthétiques du graphes (position horizontale, verticale, couleur épaisseur, forme, transparence etc…)
  • geom_bar : utilisation d’une géométrie

Le canevas

Les données

Les paramètres esthétiques

Les géométries

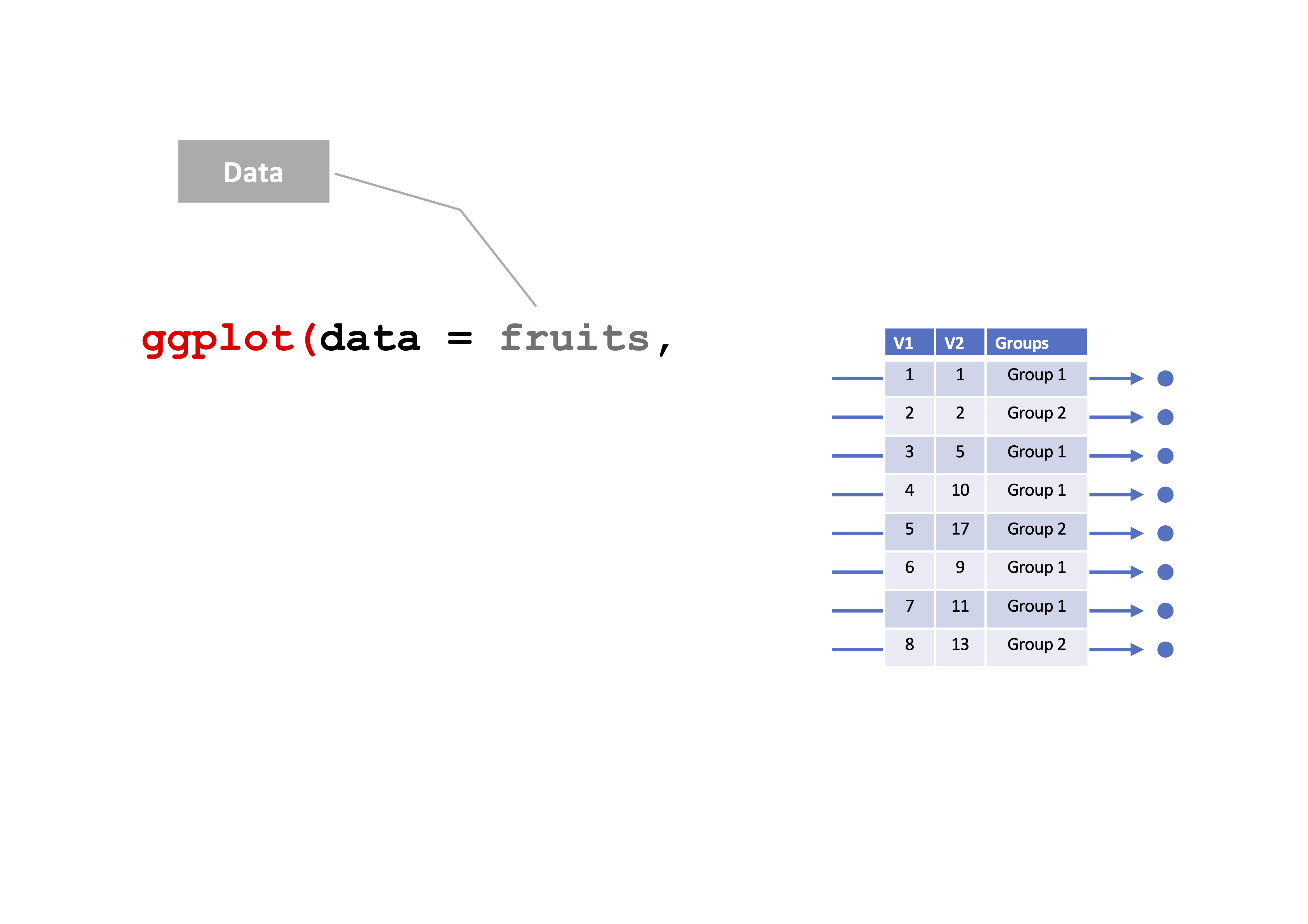

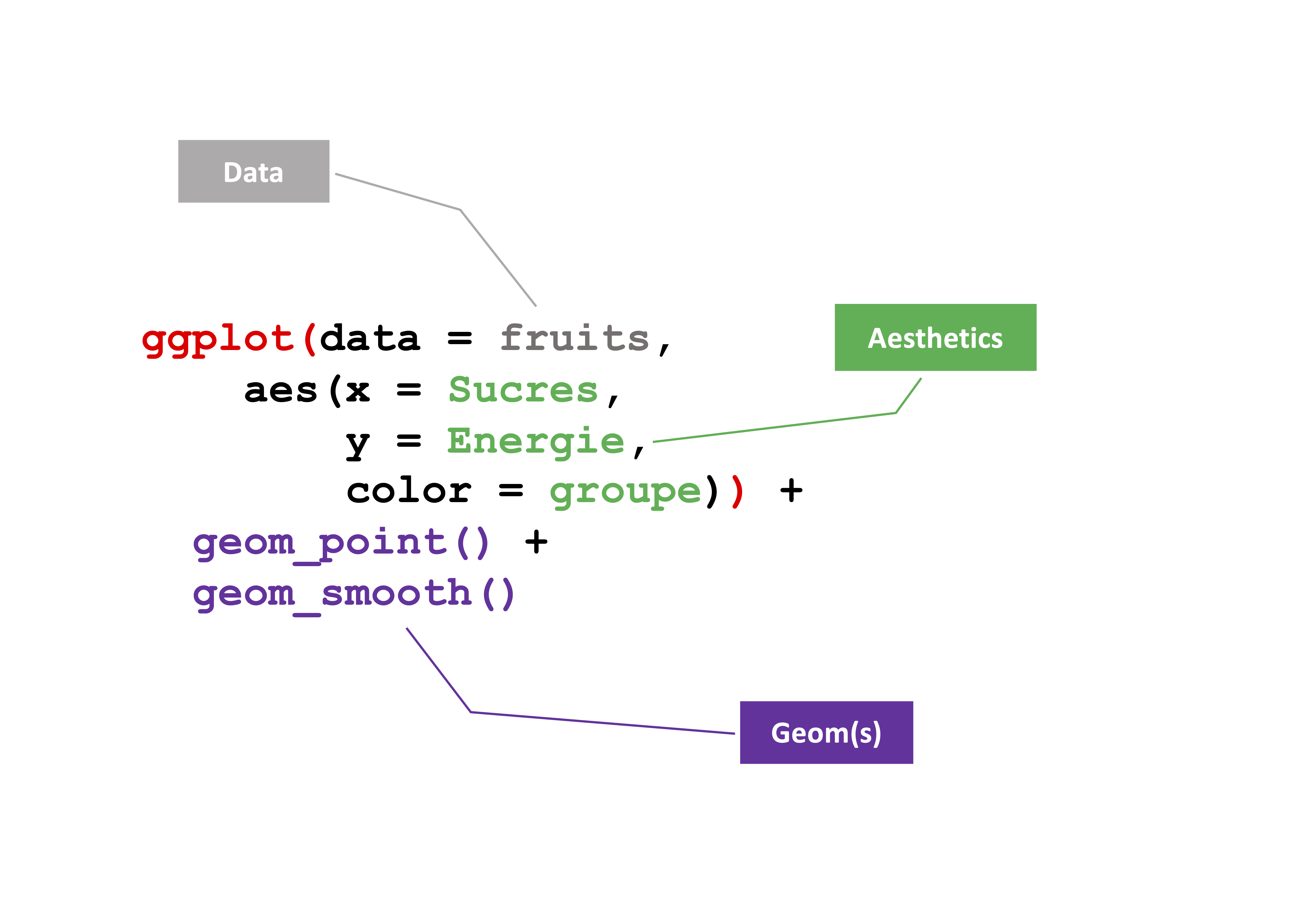

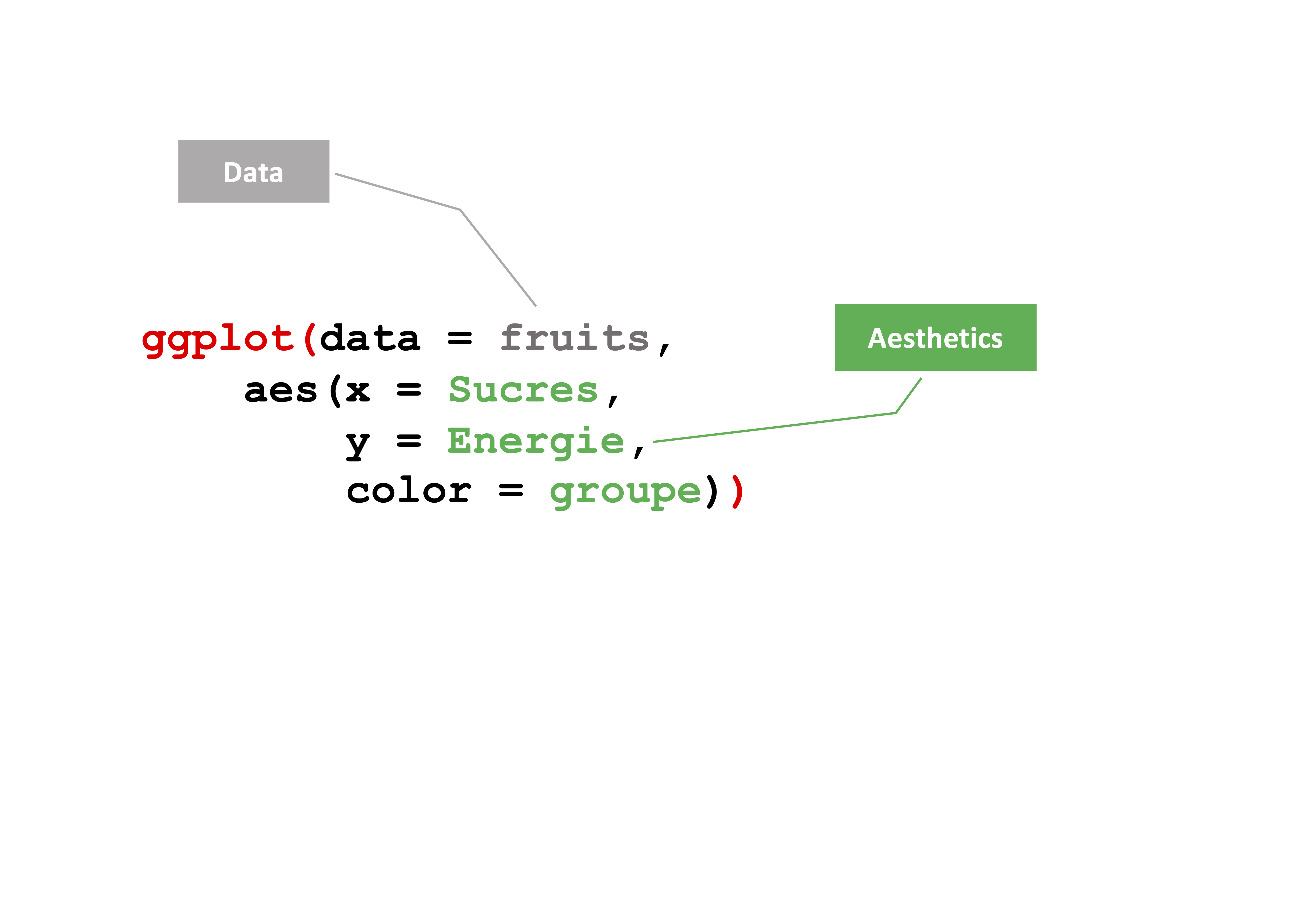

L’image à retenir

[G]rammar of [G]raphics

Implémentation dans ggplot2

Données data Les données à représenter. Chaque ligne représente un élément à représenter graphiquement.
Géométries geom_ Les formes à créer pour représenter les données. Cela peut être des points, des lignes, des surfaces etc.
Esthétiques aes() Les paramètres esthétiques de ces formes. Par exemple la position, la couleur, la taille, la forme, la transparence etc.
Échelles scale_ Des fonctions permettant de paramétrer la transformation de données en formes ou en objets graphiques. Par exemple la fonction scale_color_manual permet de choisir soi-même les couleurs à utiliser dans un graphique.

A vous !

  1. Comment ajouter une colonne SucresSup10 : TRUE si la teneur en sucres est supérieure à 10, FALSE sinon ?

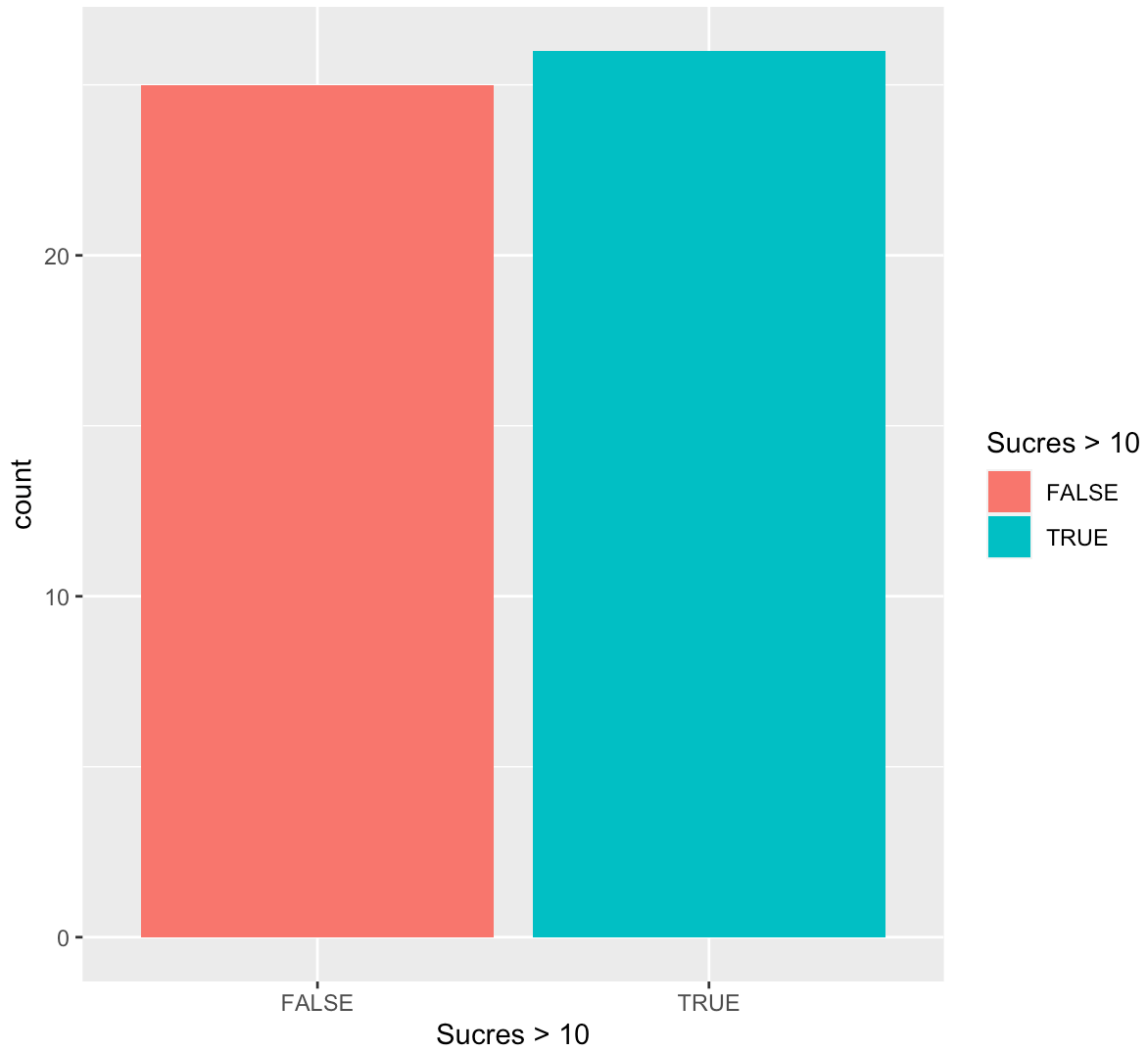

  2. Comment corriger la commande suivante pour obtenir le graphe à droite ?
 ggplot(***,
     aes(***,
     fill = SucresSup10)) +
   geom_***()

Un peu d’histoire

  • Il y a eu un ggplot“1” (voir ici)
  • Développement commencé en 2005
  • Hadley Wickham (Chief Scientist at RStudio + Adjunct Professor of Statistics)
  • D’excellents cours, parfois avec sa soeur Charlotte

Hadley Wickham

Quelques géométries

Nous allons voir ensemble quelques géométries particulières qui permettent de créer des graphes classiques.

geom_bar Diagramme en bâtons sur des données non-agrégées
geom_col Diagramme en bâtons (encore) sur des comptages existants
geom_histogram Histogramme d’une variable quantitative
geom_boxplot Diagramme de Tukey aka “boîte à moustache” aka boxplot
geom_violin Diagramme en “violons”
geom_point Nuage de points créé à partir de deux variables quantitatives
geom_line Ligne tracée à partir de deux variables quantitatives

Diagrammes en bâtons

Rappel : la fonction cut

La fonction cut permet de transformer un vecteur de valeurs numériques en un facteur contenant des intervalles :

  • x : le vecteur de valeurs numériques,
  • breaks : les limites des intervalles.

Exemple :

randx <- rnorm(10)
data.frame(
  randx = randx,
  randx_cut = cut(randx, -3:3))
#>           randx randx_cut
#> 1   0.371995921     (0,1]
#> 2   0.409217490     (0,1]
#> 3  -0.314704241    (-1,0]
#> 4   0.916740505     (0,1]
#> 5  -1.824261302   (-2,-1]
#> 6  -0.565529869    (-1,0]
#> 7   0.976908372     (0,1]
#> 8  -0.003469145    (-1,0]
#> 9   1.003418933     (1,2]
#> 10  0.502536445     (0,1]

Avec geom_bar

On a déjà vu comment faire un diagramme en bâtons. Analysons ensemble l’exemple suivant :

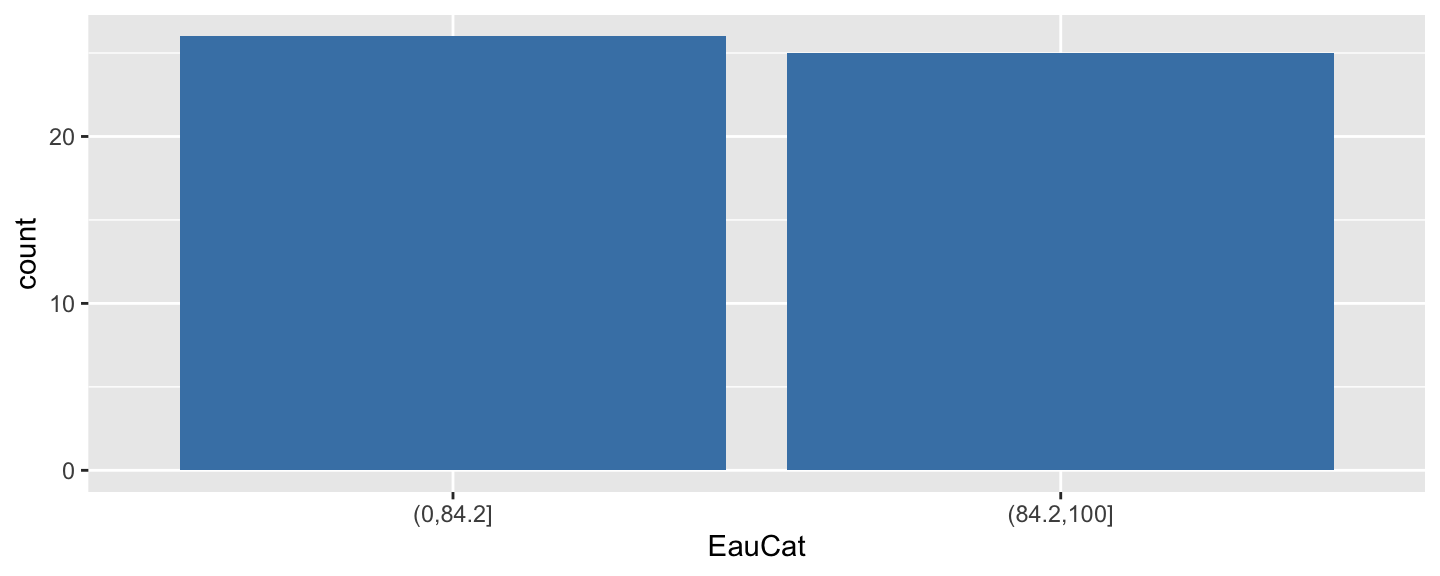

fruits %>%
  mutate(EauCat = cut(Eau, c(0, 84.2, 100))) %>%
  ggplot(aes(EauCat)) +
  geom_bar(fill = "steelblue")

Intermède : opérations sur les booléens

Les booléens sont transformés en 0s ou 1s quand ils sont utilisés dans des opérations arithmétiques :

  • TRUE + 0 est égal à 1, TRUE est traité comme la valeur “1”
  • FALSE + 0 est égal à 0, FALSE est traité comme la valeur “0”

Cela va même plus loin :

  • TRUE + TRUE est égal à “2”,
  • TRUE + FALSE + TRUE + FALSE + FALSE + TRUE est égal à ?

Avec geom_col

S’utilise quand on dispose déjà de comptages.

dat.count <- fruits %>%
  group_by(groupe) %>%
  summarize(Csup10 = sum(VitamineC >= 10))

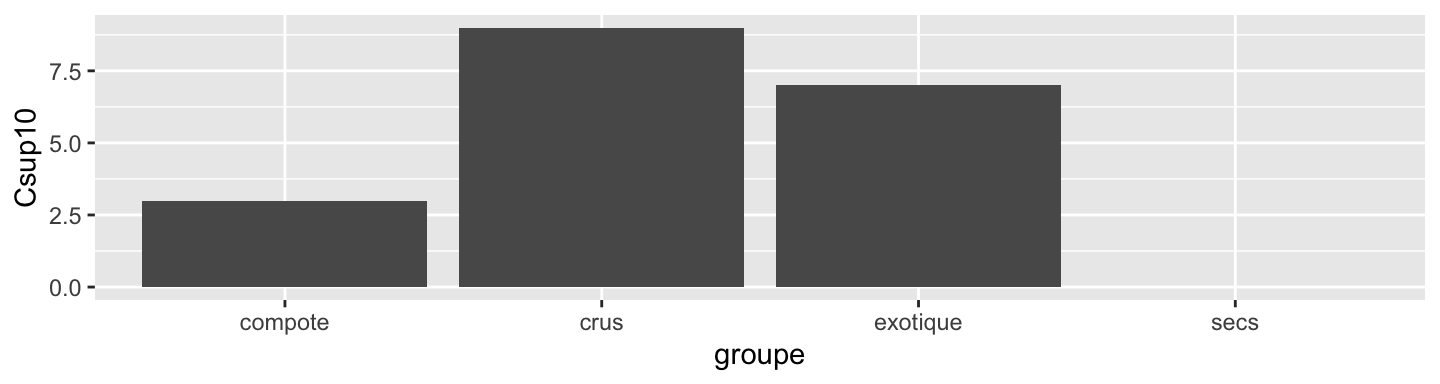

ggplot(data = dat.count, aes(x = groupe, y = Csup10)) +
  geom_col()

A vous !

Faites un diagramme en bâtons de la teneur en eau :

  1. Transformez la variable Eau en variable catégorielle (avec 4 catégories),
  2. Faites un diagramme en bâtons de cette nouvelle variable.

Histogrammes

Histogramme ou diagramme en bâtons ?

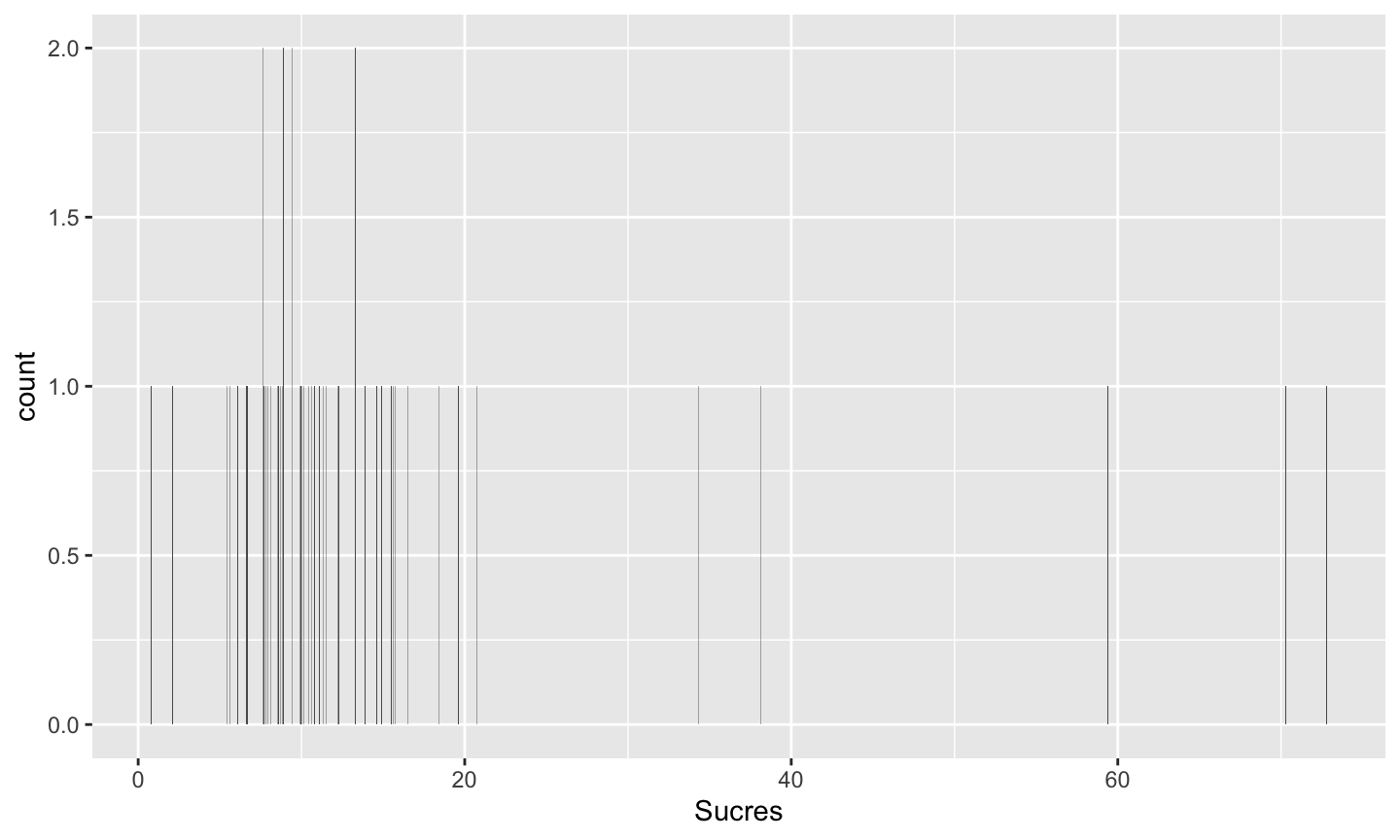

ggplot(fruits, aes(Sucres)) +
  geom_bar()

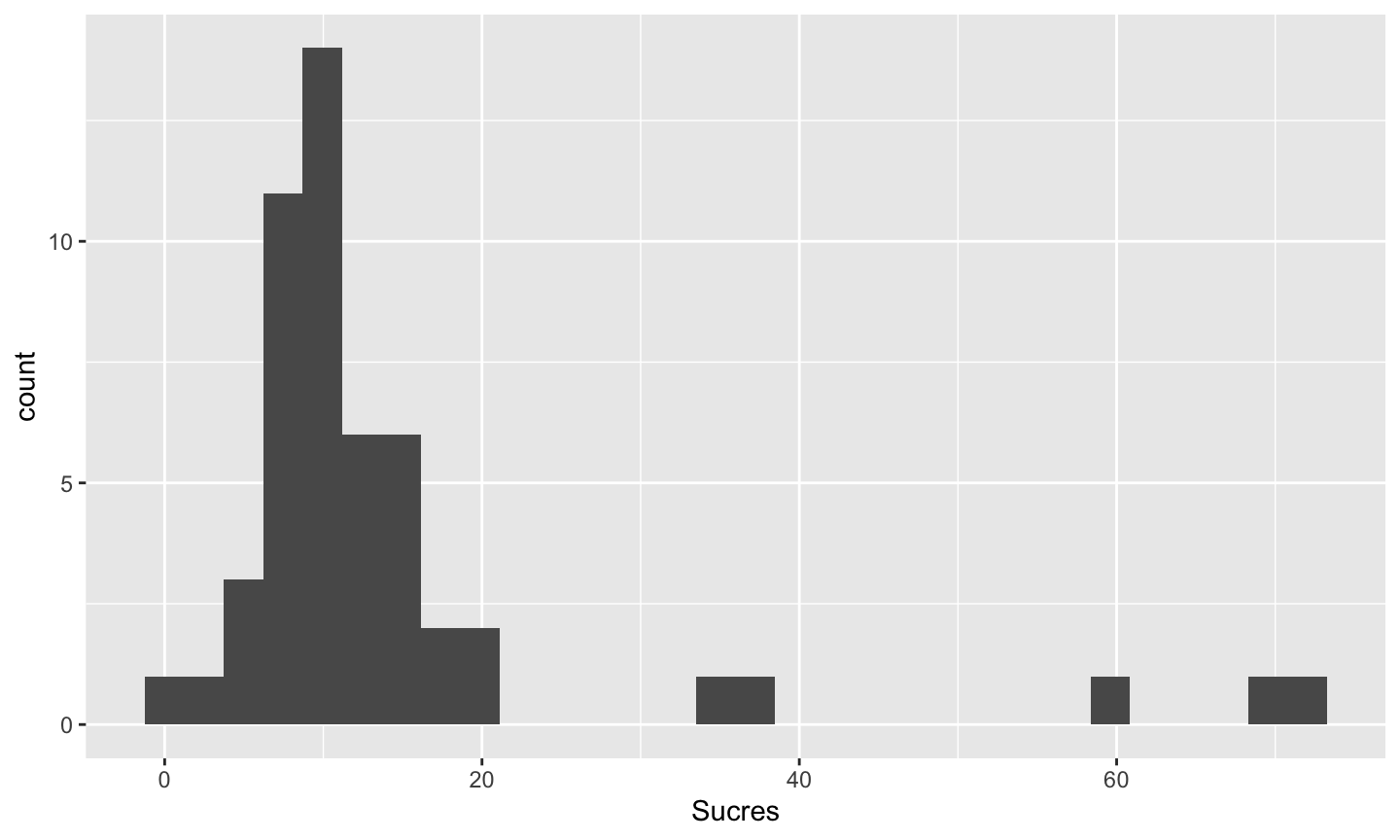

ggplot(fruits, aes(Sucres)) +
  geom_histogram()

Histogramme ou diagramme en bâtons ?

Diagramme en bâtons

Représente des comptages de :

  • variables nominales
  • variables ordinales
  • variables discrètes

Histogramme

Représente des comptages ou des densités de :

  • variables continues
  • variables discrètes

Pour ce genre de graphe, il est important de choisir les intervalles sur lesquels les données seront énumérées.

L’histogramme par défaut

  • Axe des \(y\) : les comptages de l’intervalle donné
  • Axe des \(x\) :
    • des intervalles de même amplitude,
    • trente intervalles,
    • pas de séparation visuelle entre les intervalles (sauf ceux qui sont vides)
    • des rectangles gris foncé
    • un message

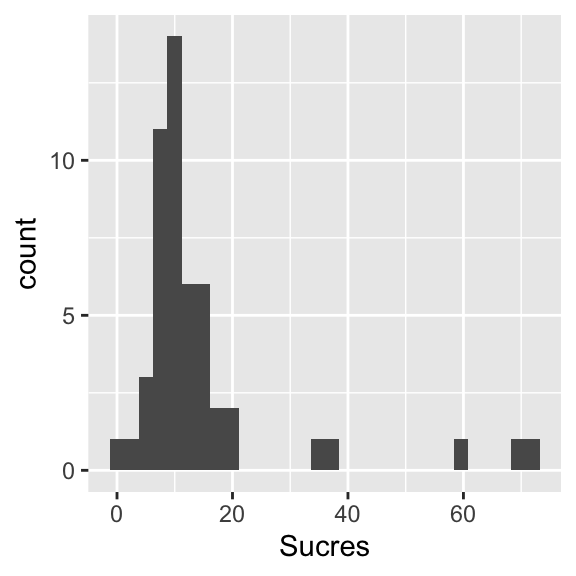

ggplot(fruits, aes(Sucres)) +
  geom_histogram()

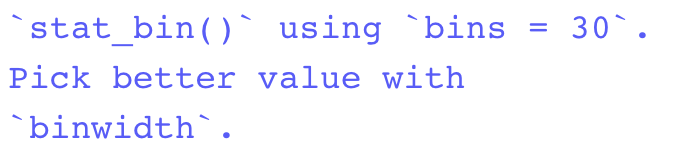

C’est quoi ce message ?

Pour faire un histogramme, on a besoin de répartir des valeurs numériques dans des classes.

  • La fonction hist le fait automatiquement avec l’algorithme de Sturges (ou Scott, ou Friedman-Diaconis si l’utilisateur le souhaite). Si on spécifie n, la fonction décidera un nombre de classes “approprié” proche de n. Pour forcer les classes, il faut utiliser breaks.
  • La fonction geom_histogram crée par défaut 30 classes, charge à l’utilisateur de changer cela.

Modification des intervalles

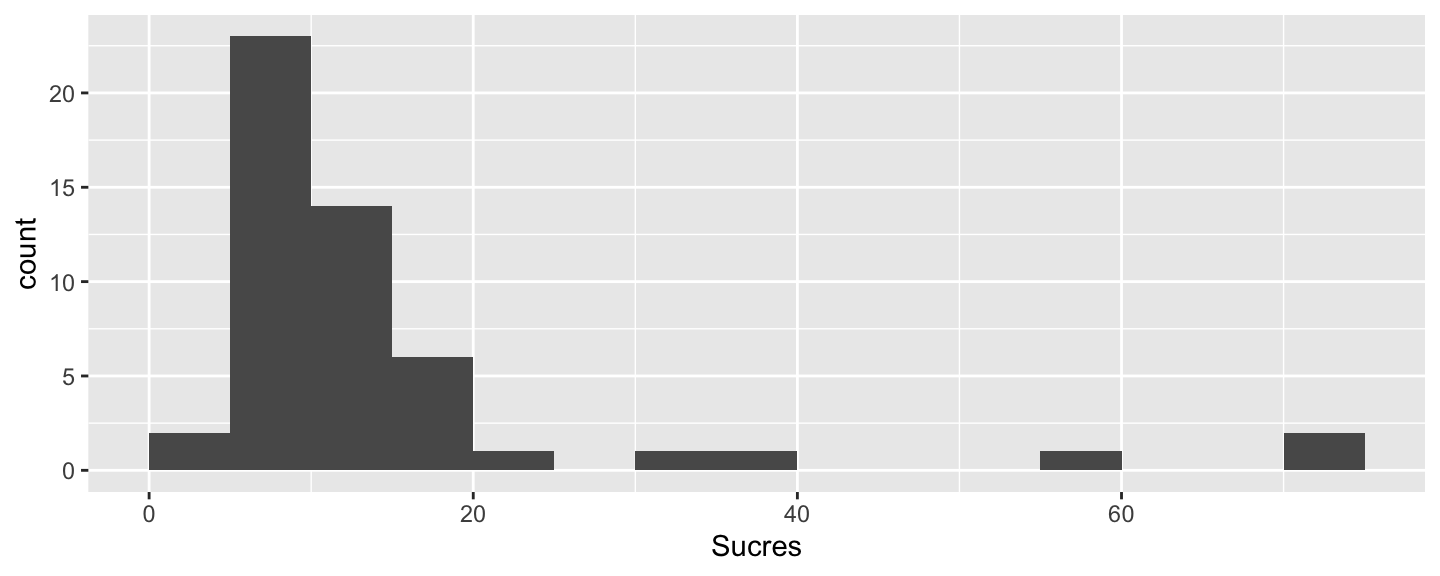

ggplot(fruits, aes(Sucres)) +
  geom_histogram(breaks = seq(0, 75, 5))

Modification de la couleur

ggplot(fruits, aes(Sucres)) +
  geom_histogram(breaks = seq(0, 75, 5),
                 fill = "steelblue")

Modification de la couleur

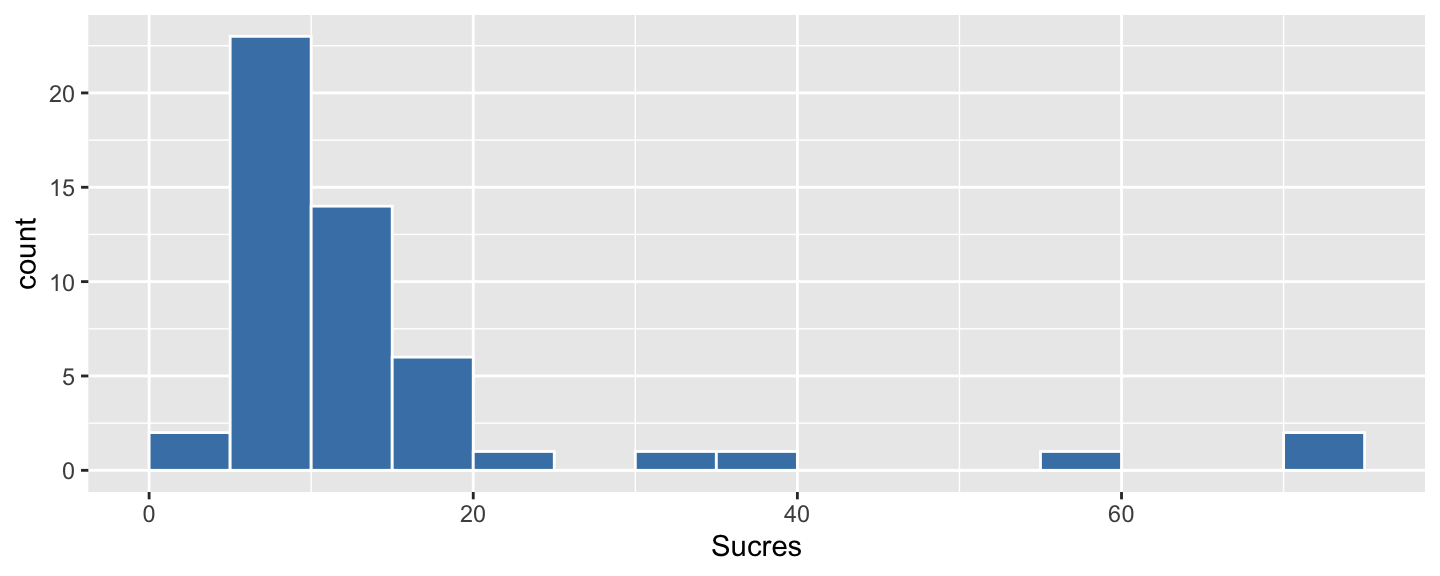

ggplot(fruits, aes(Sucres)) +
  geom_histogram(breaks = seq(0, 75, 5),
                 fill = "steelblue",
                 color = "white")

Boxplot

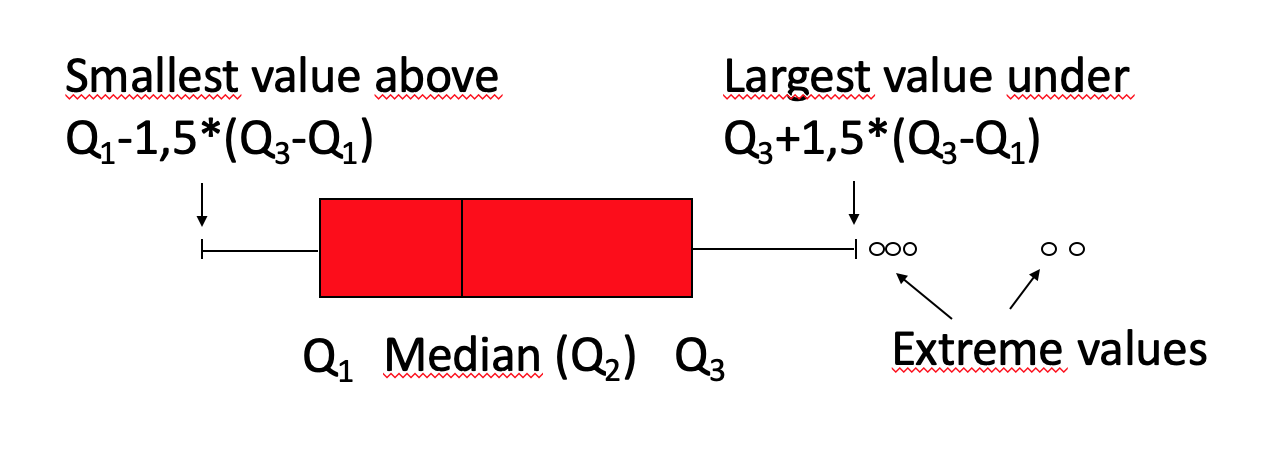

Boxplot d’une variable

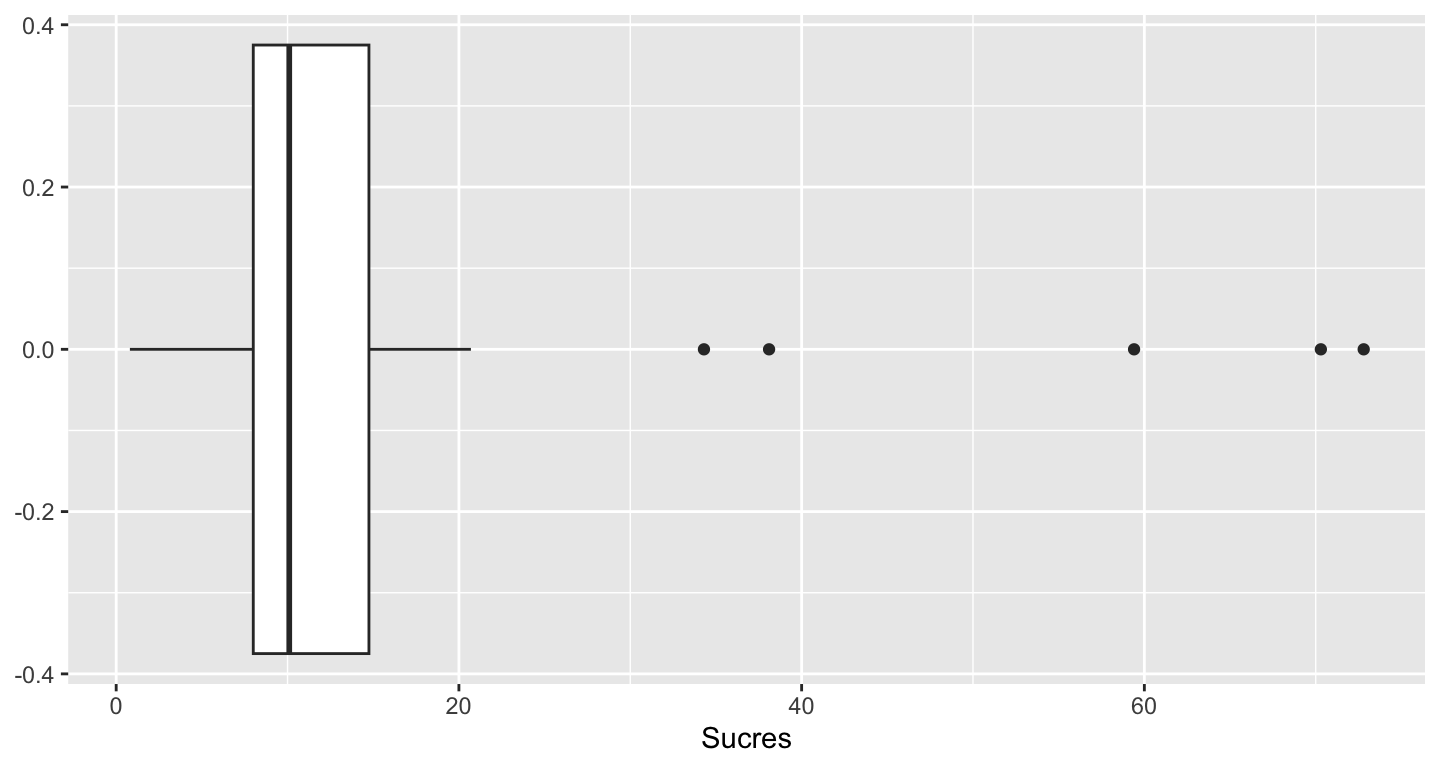

ggplot(data = fruits, aes(x = Sucres)) +
  geom_boxplot()

Boxplot : lien entre une variable catégorielle et une variable continue

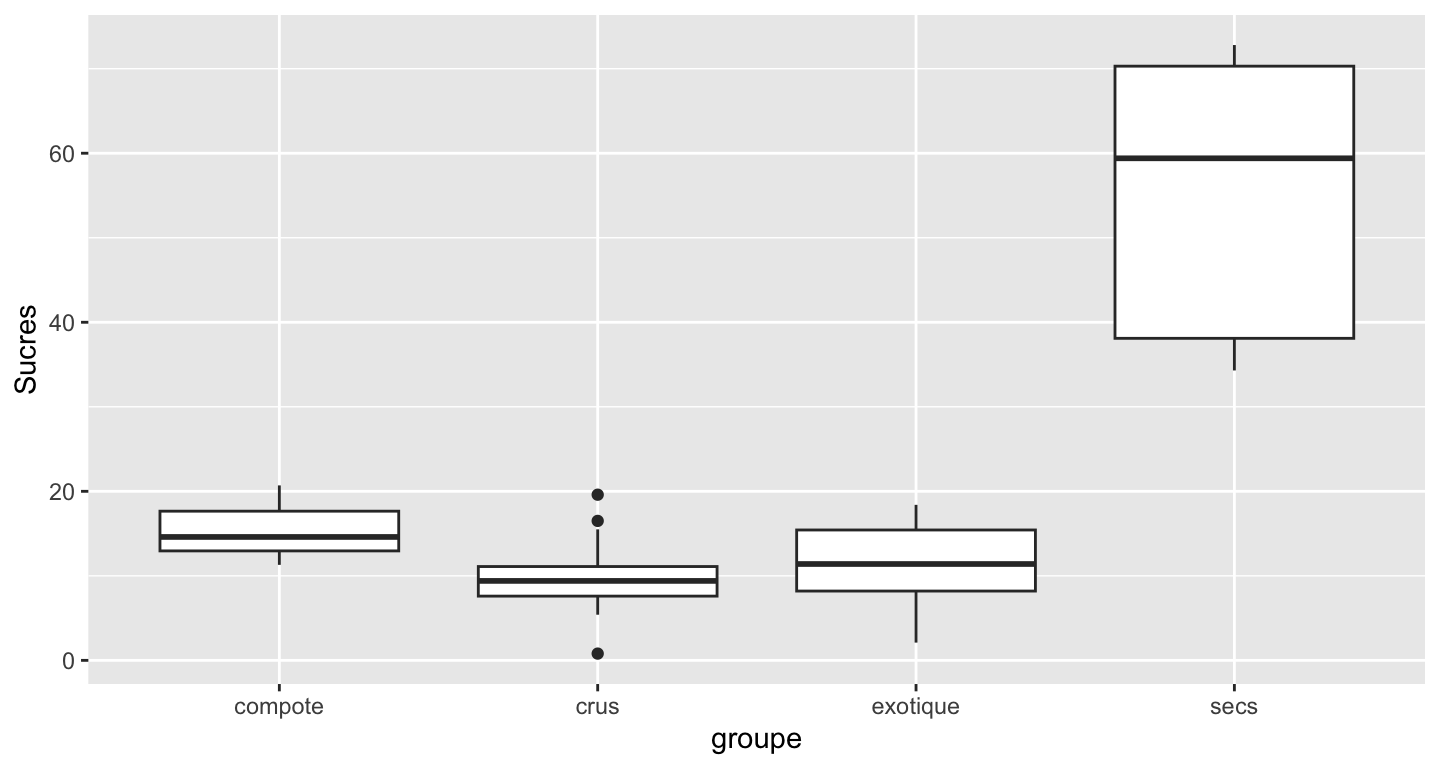

ggplot(data=fruits, aes(x=groupe, y=Sucres)) +
  geom_boxplot()

Avec des violons

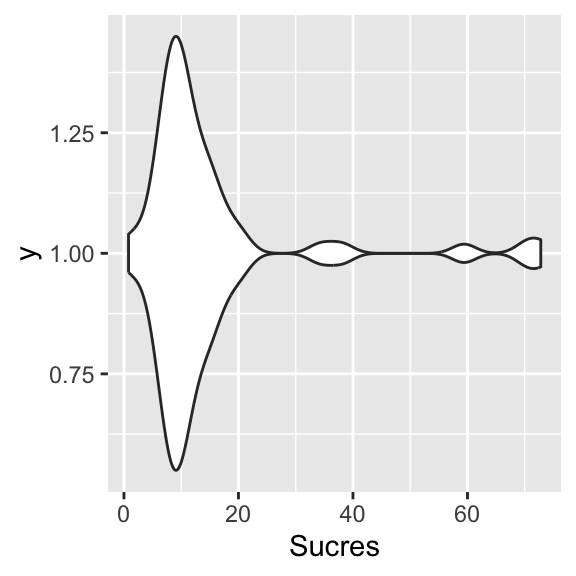

ggplot(data = fruits,
       aes(x = Sucres, y = 1)) +
  geom_violin()

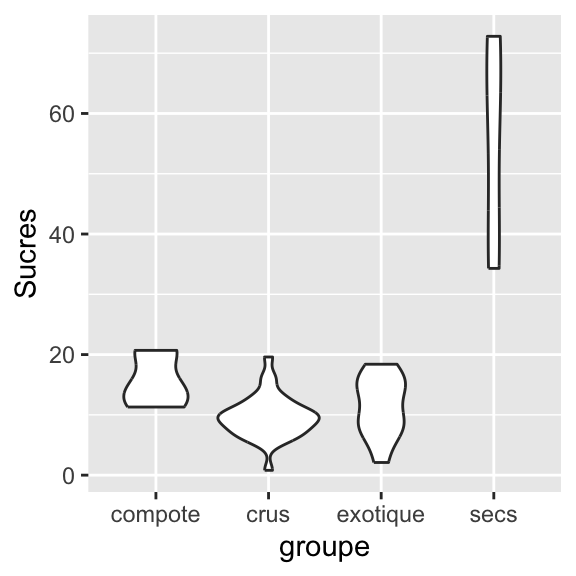

ggplot(data = fruits,
       aes(x = groupe, y = Sucres)) +
  geom_violin()

A vous !

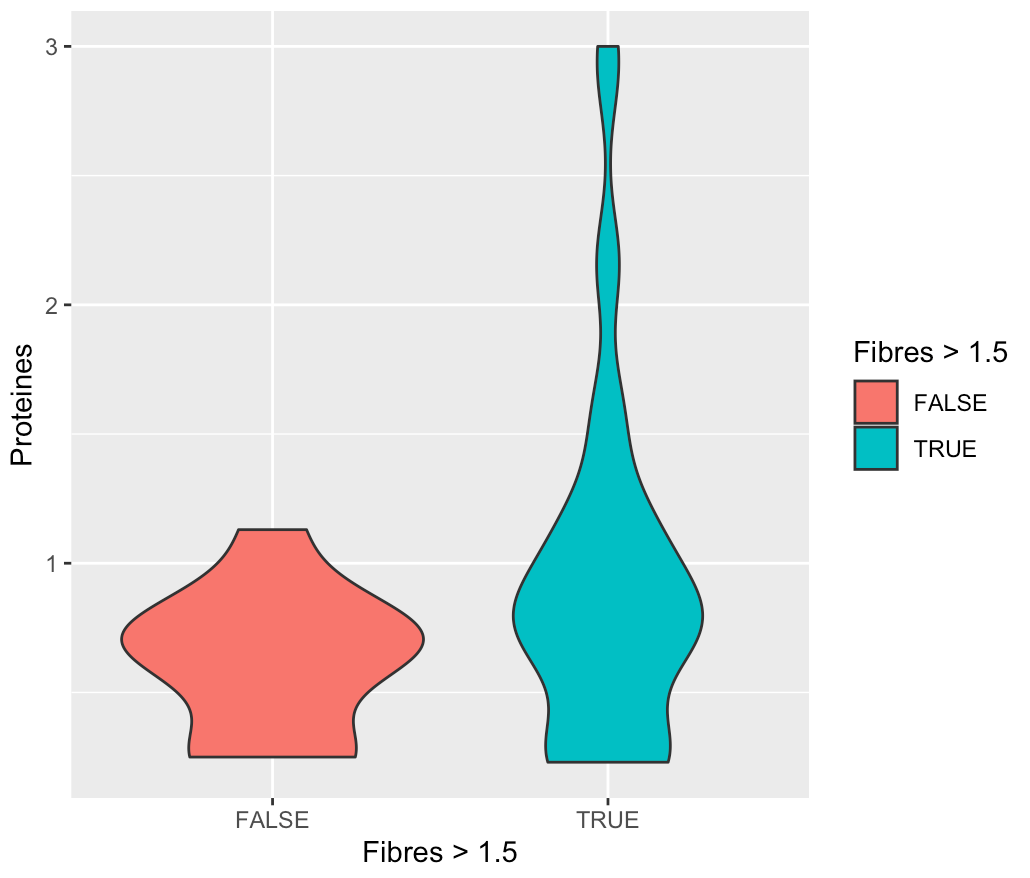

Complétez le code suivant pour obtenir la figure de droite :

ggplot(fruits,
       aes(x = Fibres > 1.5,
           y = Proteines,
           fill = ***)) +
  geom_***()

Personnalisation

Thèmes

Les thèmes sont des fonctions qui permettent de modifier certains paramètres graphiques comme :

  • la couleur du fond,
  • la couleur des axes,
  • la couleur des grilles majeures et mineures,
  • etc.

Exemple de fonctions thèmes (theme_***()) :

  • theme_bw() : pour un thème en noir et blanc,
  • theme_minimal() : pour un thème minimaliste,
  • theme_void() : pour un thème dépouillé

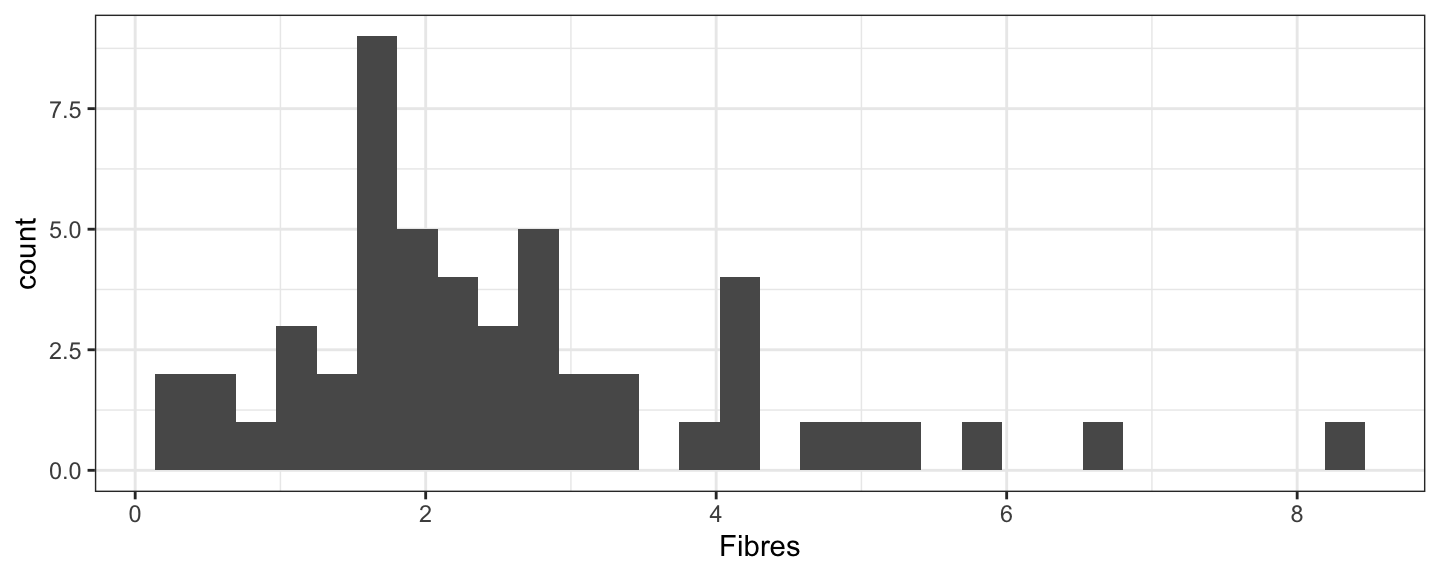

Exemple sur un histogramme : theme_bw()

ggplot(fruits, aes(Fibres)) +
  geom_histogram() +
  theme_bw()

Exemple sur un histogramme : theme_minimal()

ggplot(fruits, aes(Fibres)) +
  geom_histogram() +
  theme_minimal()

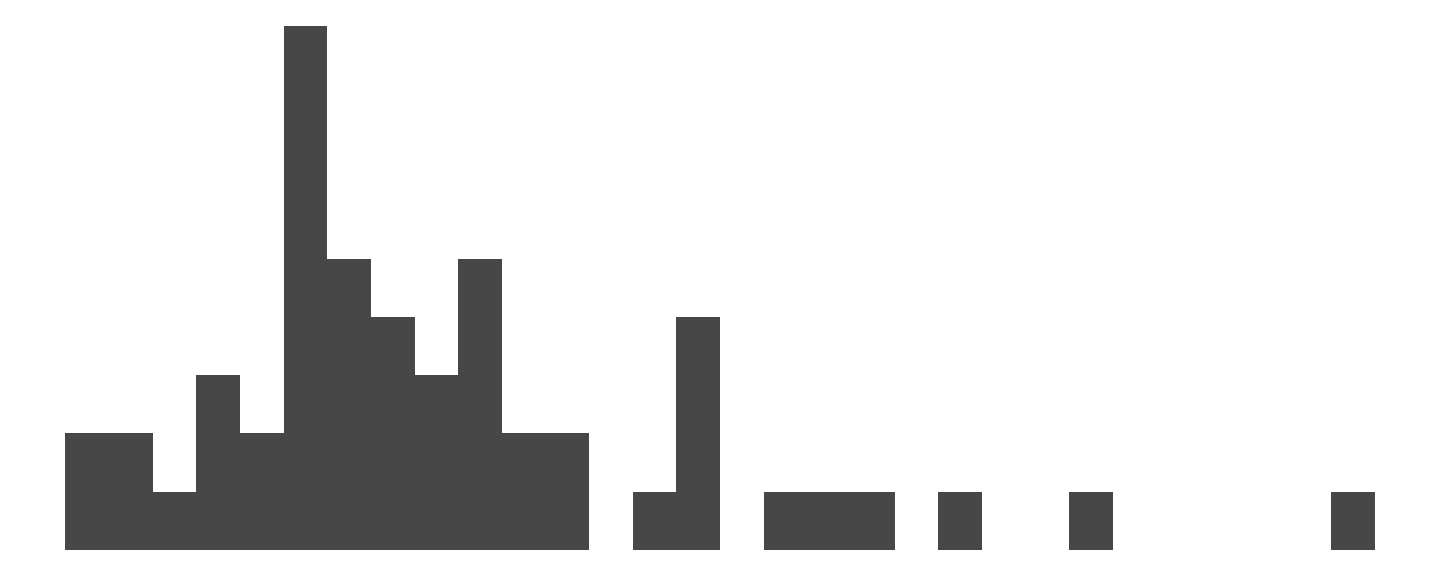

Exemple sur un histogramme : theme_void()

ggplot(fruits, aes(Fibres)) +
  geom_histogram() +
  theme_void()

A vous !

  1. Consultez la page d’aide de la fonction theme_bw avec la commande ?theme_bw
  2. Choisissez la thème permettant de réaiser le graphe à droite en complétant la commande suivante.

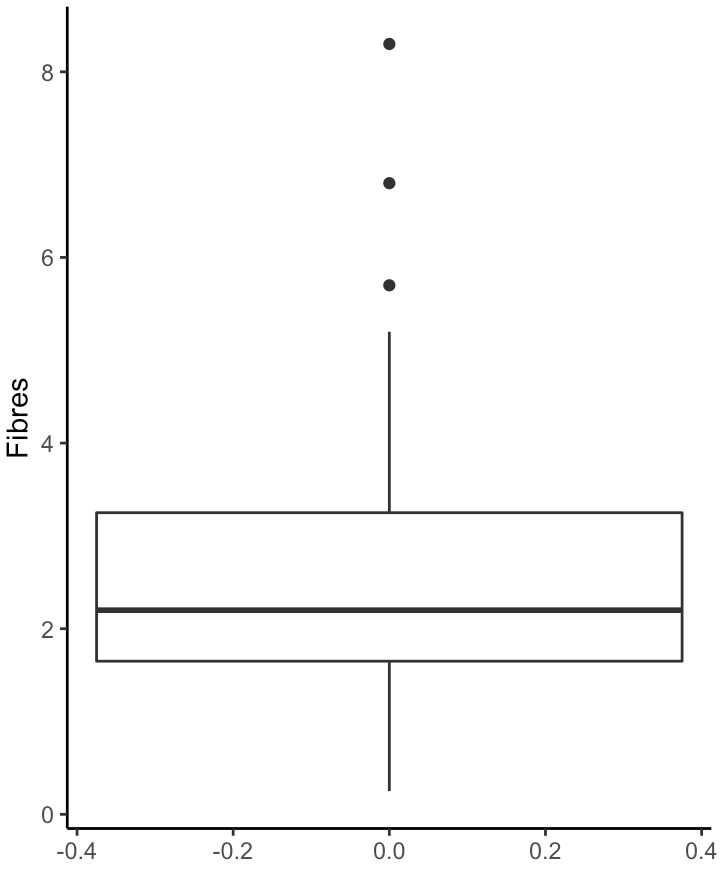

ggplot(fruits, aes(y = Fibres)) +
  geom_boxplot() +
  theme_***()

Autres personnalisations “simples”

  • Titre : avec la fonction ggtitle
  • Titre de l’axe des \(x\) : avec la fonction xlab
  • Titre de l’axe des \(y\) : avec la fonction ylab

Mais je vous conseille d’utiliser la fonction labs qui permet de faire tout cela, et plus !

labs(
  title = "Titre du graphe",
  subtitle = "Sous-titre du graphe",
  x = "Titre de l'axe des x",
  y = "Titre de l'axe des y",
  color = "Titre de la légende des couleurs",
  shape = "Titre de la légende des formes"
)

Personnalisations avancées

Avec la fonction theme(), qui a une syntaxe bien particulière : chaque élément doit être spécifié selon sa nature.

  • Pour changer la taille, la police, la couleur d’élément de type “texte”, on utilise element_text(size=, colour = "", family = "")
  • Pour changer la couleur et la taille d’une ligne, on utilise element_line(colour=“”, size=)
  • Pour personnaliser la couleur du fond, on utilise element_rect(fill = "")

Ce que l’on peut changer avec theme()

  • axis.title, axis.title.x, axis.title.y : taille, police, couleur, …
  • axis.text, axis.text.x, axis.text.y : taille, police, couleur, …
  • axis.ticks, axis.ticks.x, axis.ticks.y
  • axis.line, axis.line.x, axis.line.y
  • panel.background : couleur
  • panel.grid.major, panel.grid.minor : couleur, taille
  • legend.text: taille, police, couleur
  • legend.position
  • plot.title : taille, police, couleur

Nuages de points

Avec geom_point

Cette géométrie nécessite des paramètres esthétiques de position (en \(x\) et \(y\)), et accepte optionnellement des paramètres esthétiques de taille, couleur et forme.

ggplot(fruits, aes(x = Phosphore, y = Calcium, size = Magnesium)) +
  geom_point()

Paramètres esthétiques

Lorsqu’ils sont spécifiés dans la fonction aes(), ces paramètres appliquent les valeurs d’une variable à une caractéristique des objets graphiques tracés par les géométries.

  • color ou colour : couleur du point
  • fill : couleur de remplissage
  • size : taille
  • shape : forme
  • alpha : opacité
  • linetype : type de ligne
  • label : étiquettes

Lorsqu’ils sont appliqués en dehors de la fonction aes(), leur comportement est plus général !

Exemple

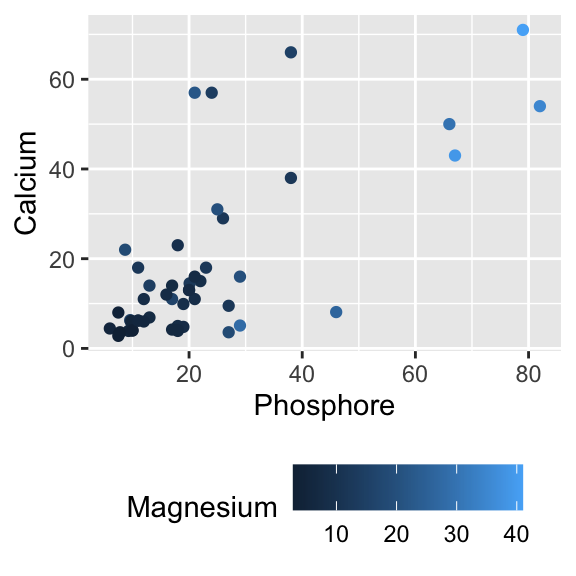

ggplot(fruits,
       aes(x = Phosphore, y = Calcium,
           color = Magnesium)) +
  geom_point() +
  theme(legend.position = "bottom")

ggplot(fruits,
    aes(x = Phosphore, y = Calcium)) +

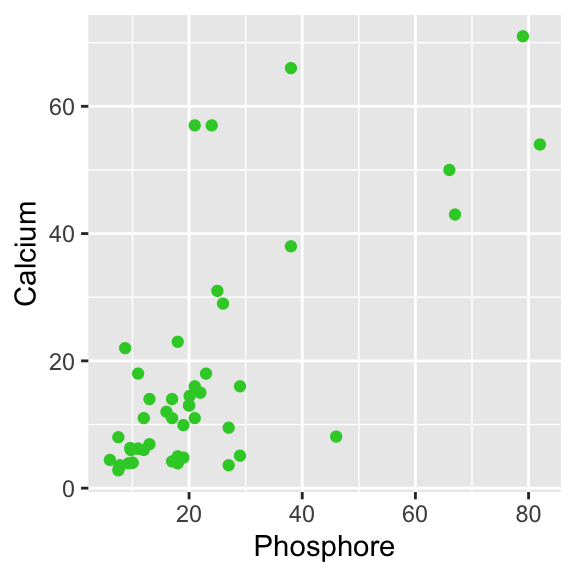

  geom_point(color = "limegreen")

A vous !

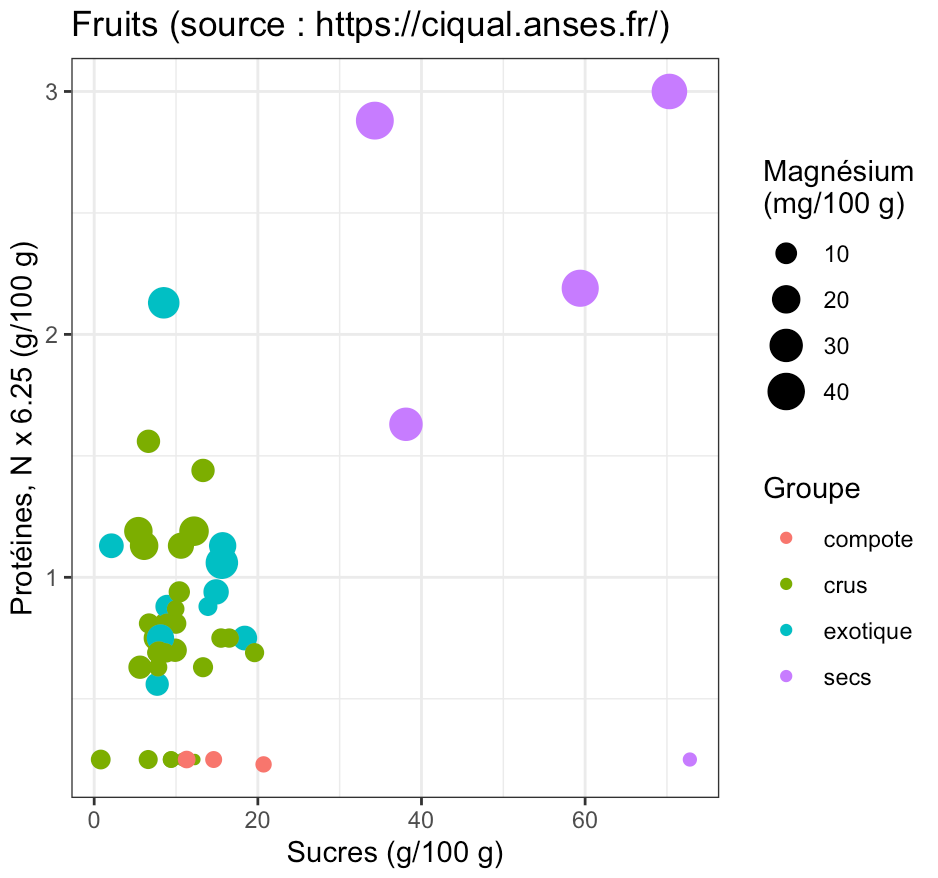

Complétez la commande suivante pour obtenir le graphe ci-contre.

ggplot(fruits,
       aes(x = Sucres,
           y = Proteines,
           *** = Magnesium,
           *** = ***)) +
  geom_***() +
  ***(title = "Fruits (source : https://ciqual.anses.fr/)",
     x = "Sucres (g/100 g)",
     y = "Protéines, N x 6.25 (g/100 g)",
     size = "Magnésium\n(mg/100 g)",
     ***= "Groupe") +
  theme_***()

Au secours, mes points se superposent!

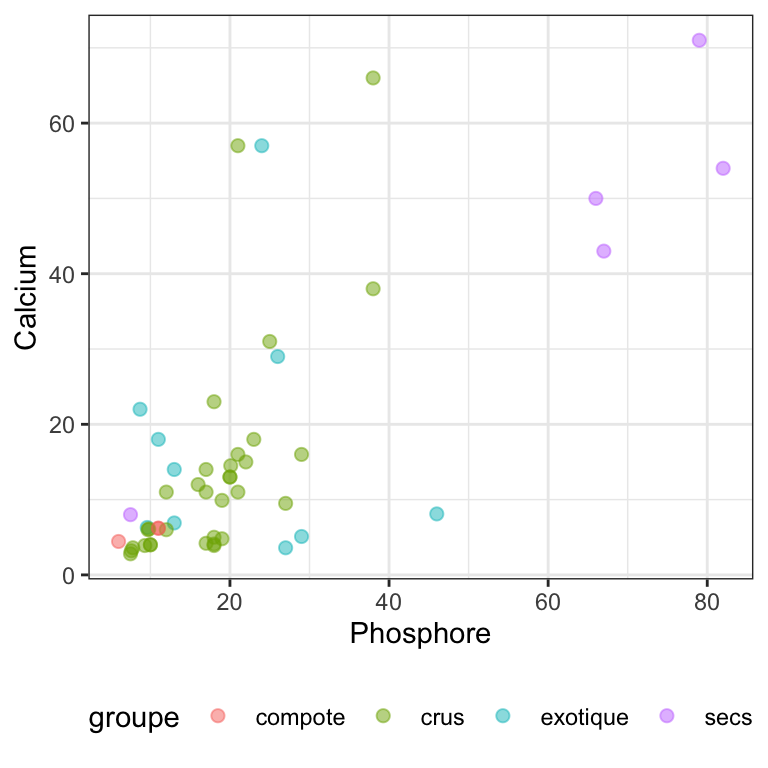

Pas de panique, on peut utiliser l’opacité (aka alpha) :

ggplot(fruits,
       aes(x = Phosphore,
           y = Calcium,
           color = groupe)) +
  geom_point(alpha = 0.5,
             size = 2) +
  theme_bw() +
  theme(legend.position =
          "bottom")

Changer les échelles

Avec les fonctions scale_***

Ces fonctions vont vous permettre de personnaliser l’échelle, en \(x\), en \(y\), mais pas seulement ! Ce concept est généraliser dans ggplot2 à de nombreux paramètres esthétiques. Par exemple :

  • scale_x_log10() permet de transformer l’échelle des \(x\) en échelle logarithmique,
  • scale_y_log10() permet de transformer l’échelle des \(y\) en échelle logarithmique,
  • scale_color_manual() permet de personnaliser les couleurs,
  • scale_fill_manual() permet de personnaliser les couleurs de remplissage,
  • scale_x_continuous() permet de personnaliser l’axe des \(x\) lorsque \(x\) est une variable “continue”,
  • scale_y_discrete() permet de personnaliser l’axe des \(y\) lorsque \(y\) est une variable “discrète”,
  • scale_x_continuous() permet de personnaliser l’axe des \(x\) lorsque \(x\) est une variable “discrète”,
  • scale_y_discrete() permet de personnaliser l’axe des \(y\) lorsque \(y\) est une variable “discrète”.

A vous !

Complétez la commande suivante pour obtenir le graphe ci-contre.

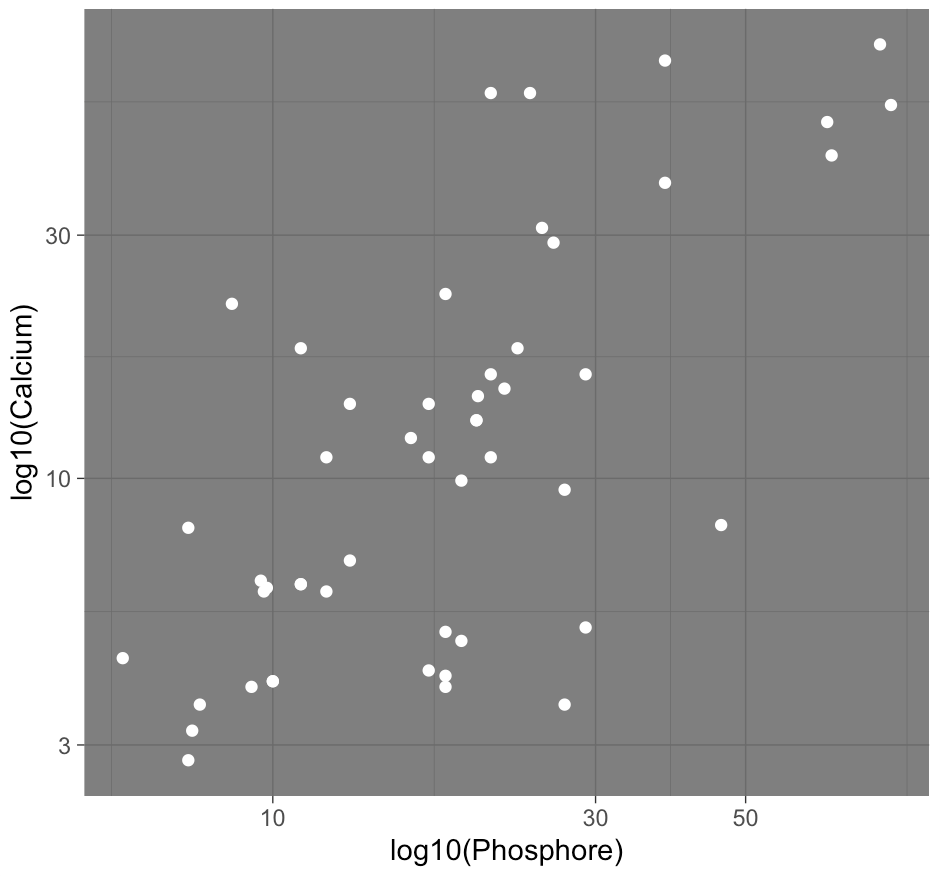

ggplot(fruits,
       aes(Phosphore,
           Calcium)) +
  geom_point(*** = "white") +
  scale_***() +
  scale_***() +
  labs(x = "log10(Phosphore)",
       y = "log10(Calcium)") +
  theme_dark()

Avec les fonctions coord_***

Pour modifier le système de coordonnées après avoir appliquer toutes les transformations spécifiées auparavant (par une fonction scale_*** par exemple). Par exemple :

  • coord_fixed pour fixer le ratio des unités de l’axe des \(y\) sur les unités de l’axe des \(x\),
  • coord_equal quand ce ratio vaut 1,
  • coord_flip pour échanger les axes,
  • coord_polar pour passer d’un système de coordonnées cartésien à un système de coordonnées polaires

Pour s’amuser !

Transformez les coordonnées du graphe suivant en coordonnées polaires (coord_polar(theta = "y")). Quel est le résultat ?

ggplot(fruits, aes(x = 1, fill = groupe)) +
  geom_bar(width = 1) +
  theme_void()

Avec les fonctions *lim*

Change le minimum et le maximum d’un axe. Attention, toutes les valeurs en dehors des nouveaux axes sont éliminées !

  • xlim, ylim ou lims pour spécifier l’étendue,
  • expand_limits pour étendre l’étendue à certaines valeurs.

Pour faire un “zoom” sans perdre de points, il faut utiliser la fonction coord_cartesian ou une fonction du type scale_***

Créer des “facettes”

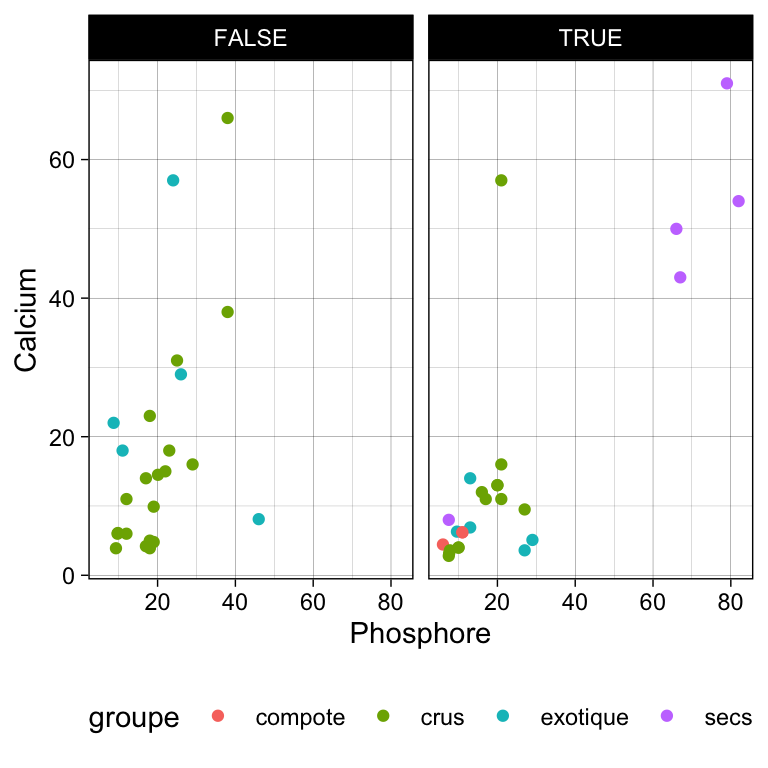

La fonction facet_wrap

S’uilise pour diviser le graphe en panneaux selon les modalités d’une variable catégorielle.

Attention à la syntaxe : elle est basée sur l’utilisation du terme vars, qui permet d’accéder aux variables du jeu de données spécifié.

Par exemple, pour diviser le graphe g en plusieurs panneaux selon les modalités d’un facteur fac, on écrira

g + facet_wrap(facets = vars(fac))

On peut également utiliser une “formule” :

g + facet_wrap(~ fac)

Exemple

ggplot(fruits,
       aes(x = Phosphore,
           y = Calcium,
           color = groupe)) +
  geom_point() +
  facet_wrap(vars(Sucres > 10)) +
  theme_bw() +
  theme(legend.position =
          "bottom")

Avec la fonction facet_grid

S’utilise de la même façon que facet_wrap.

Par exemple, pour diviser le graphe g en plusieurs panneaux selon les modalités d’un facteur factorow pour les lignes et factocol pour les colonnes, on écrira

g + facet_grid(rows = vars(factorow), cols = vars(factocol))

On peut aussi utiliser une formule :

g + facet_grid(factorow ~ factocol)

CONSEIL : pour l’utilisation de facettes, faites attention à bien nommer les modalités de vos facteurs pour rendre le graphe plus clair.

Sauvegarder un graphe

Méthode conseillée : avec ggsave

Fonctionnement et exemple :

g <- ggplot(fruits, aes(groupe)) + geom_bar()
ggsave(filename = "mongraphe.png", plot = g)

L’extension donnée dans filename sera magiquement détectée pour sauvegarder le fichier au bon format !

Conclusion

En quelques mots

Nous avons vu un package de représentations graphiques très puissant ! ggplot2 fonctionne sur la base d’un canevas, de paramètres esthétiques comme la position en \(x\), en \(y\), les couleurs, la forme etc. A partir de ces paramètres, on va tracer les graphes à l’aides de géométries, qui peuvent se superposer !

Quelques remarques

  1. ggplot2 est très complet… et très complexe
  2. Il faut prendre son temps, et savoir travailler avec ses petits jeux de données préférés bien connus et très très très très propres pour travailler sur son graphe,
  3. Personnaliser un graphe prend du temps, il faut s’armer de patience…

N’oubliez pas la feuille de triche !
